Serie vertikaler / horizontaler Bearbeitungszentren

FÜR INGENIEURE

PRODUKTEINFÜHRUNG

Hohe Geschwindigkeit 48 m/min, Schneiden von 5 mm Stahl

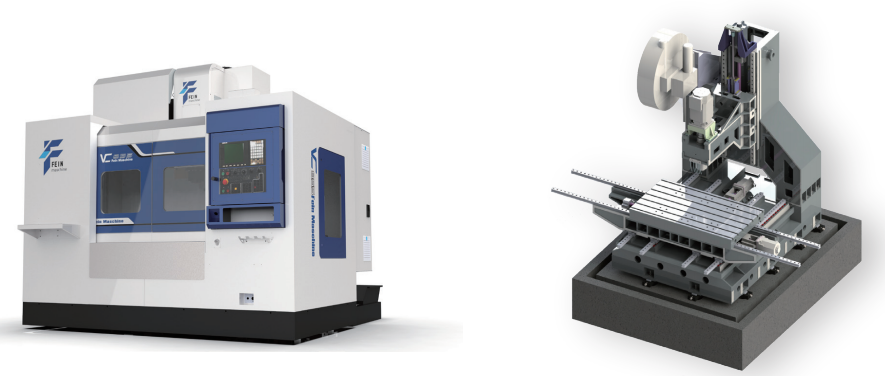

Serie vertikaler / horizontaler Bearbeitungszentren

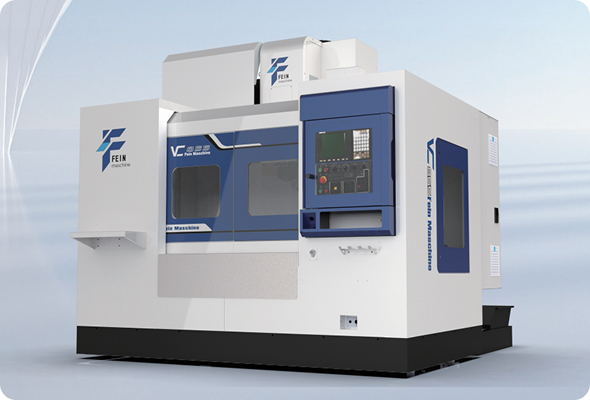

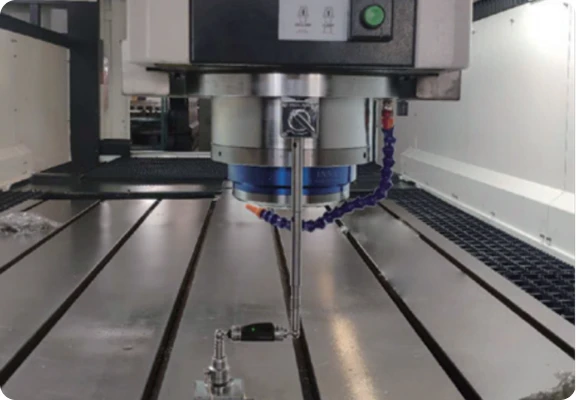

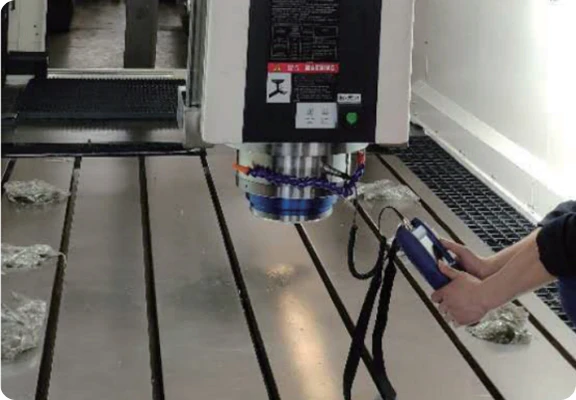

CNC-Vertikalfräszentrum

Technische Daten	Einheit	VC855	VC1165 VC1270		VC1580
Werkbankbereich	mm	550×1000	600×1200	700×1360	900×1600
T-Nut	mm	5-18×90	5-18×100	5-18×120	7-22×110
Maximale Belastung der Werkbank	kg	500	800	1000	1500
Verfahrweg der X/Y/Z-Achse	mm	800×550×550	1100×650×600	1200×700×700	1500×800×700
Spezifikationen der Linearführung	mm	X:35/Y:45/Z:45Rollen	X:45/Y:45/Z:45Rollen	X:45/Y:55/Z:55Rollen	X:55/Y:45/Z:55Rollen
Spindelstirnfläche zur Oberfläche des Arbeitstisches	ace mm	120-670	120-720	175-875	160-860
Spindelmitte zur FührungsbahnoberflächeA	mm	590	665	770	855
Spindelgeschwindigkeit	U/min	Riementyp 8000/10000; Direktantrieb 12000		(BT40) Riemenantrieb 8000/10000; Direktantrieb 12000 (BT50) Riemenantrieb 6000; Direktantrieb 8000	Riemenantrieb 6000; Direktantrieb 8000
Spindelbohrungskegel		BT40-150	BT40-150	BT40-150/BT50-155	BT50-155
Leistung des Spindelmotors	Kw	9/13,5 (Siemens)	9/13,5 (Siemens)	18.12. (Siemens)	18.12. (Siemens)
Schnittvorschub	m/min	48	24	24	20
Schnelle Bewegungsgeschwindigkeit	m/min	48	24	24	20
Kapazität des Werkzeugmagazins	j	Scheibe 24
Werkzeugwechselzeit	S	1.8

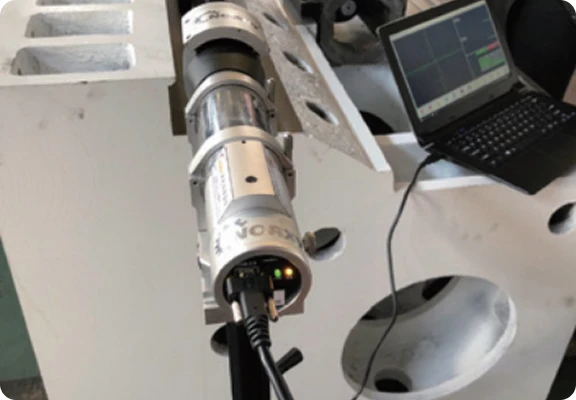

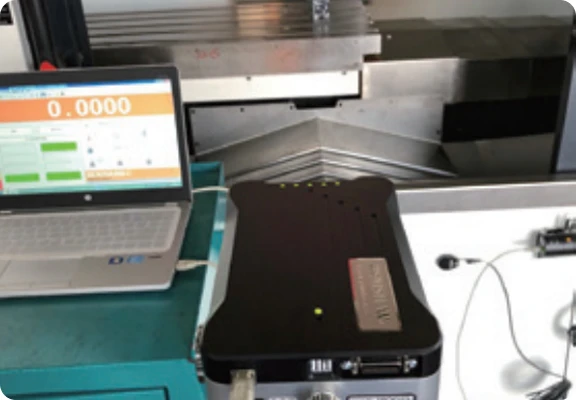

Positionierungsgenauigkeit	mm	0.01
Positionierungsgenauigkeit	mm	0.006
Gesamtgewicht	kg	5500	6500	8000	12000
Abmessungen	mm	2600×2200×2600	2950×2550×2600	3450×2800×2700	4300×3200×3000
Gesamtstromversorgung	Kw	22	25	30	35
Typische CNC-Systemkonfiguration		Siemens, Fanuc, im Inland hergestellt

Schneidleistung: 45# Stahl VC855: 200 mm³/min, VC1165: 250 mm³/min, VC1270: 320 mm³/min

Aluminiumteile (hohe Geschwindigkeit): VC855: 1000 mm³/min, VC1165: 1100 mm³/min, VC1270: 1300 mm³/min

Durch die hohe Schnittleistung und hohe Präzision kann es importierte horizontale Bearbeitungszentren ersetzen und Leistung erbringen

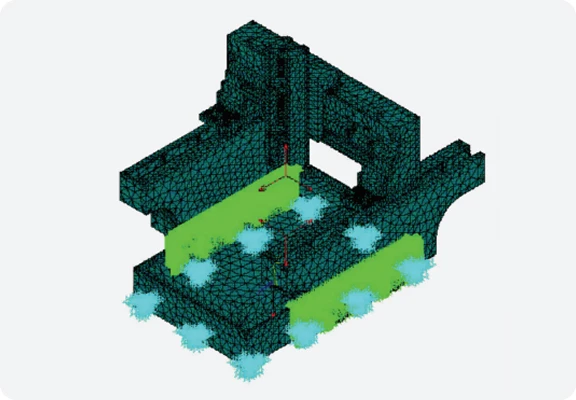

Designmerkmale

1. Die Spindel verfügt über eine hohe Leistung und starke Schnittkraft und eignet sich für die Bearbeitung von Gusseisen und Stahl bei niedriger Geschwindigkeit, insbesondere für große Formen.

2. Großer Verfahrweg, großer Verarbeitungsbereich;

3. Der selbstgebaute CNC-Drehtisch ermöglicht die Bearbeitung von vier Flächen in einer Aufspannung;

4. Integrierte T-Nut-Struktur mit hoher Steifigkeit, hoher Präzision und hoher Stabilität.

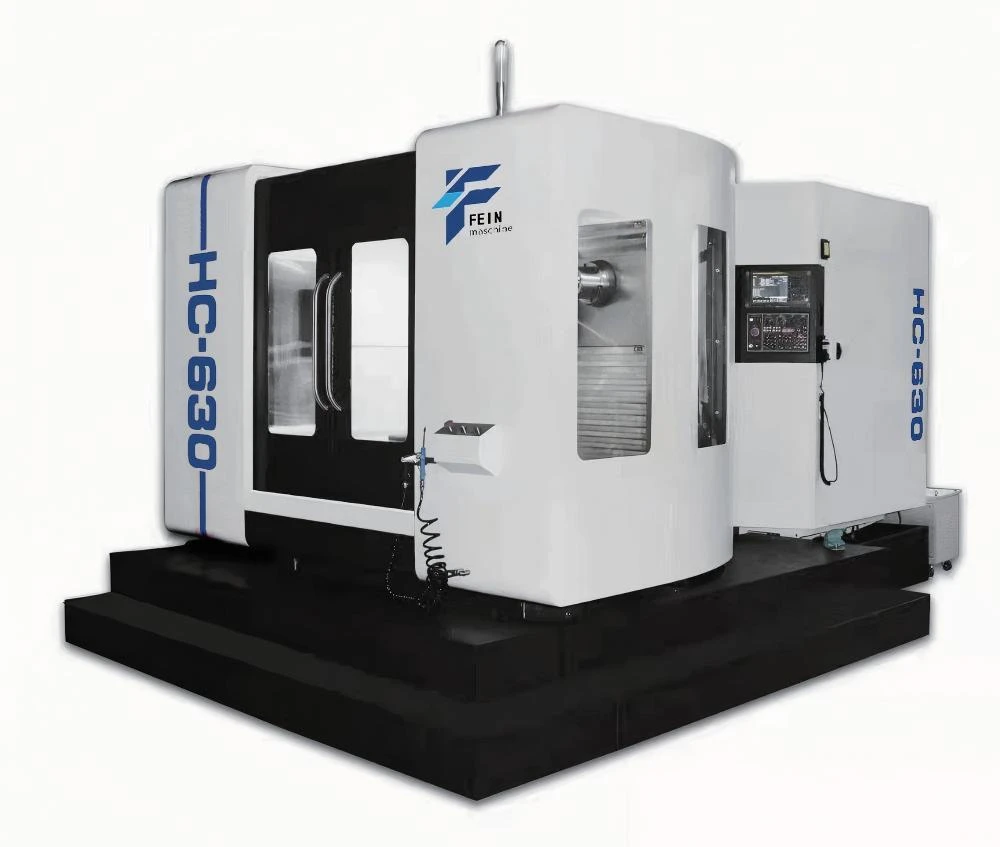

CNC-Horizontalfräsbearbeitungszentrum

Technische Daten	Einheit	HC500	HC630	HC800	HC1000	HC630 (Doppelarbeitstisch)	HC800 (Doppelarbeitstisch)
Werkbankbereich	mm	500×500	630×700	800×800	1000×1000	2×630×700	2×800×800
Workbench-Indizierung	°	1×360
T-Nut		5-18	24×M16 (Anzahl × Schraubenlöcher)
Graduierungsgenauigkeit	″	10				12
Maximale Belastung der Werkbank	kg	700	1000	1500	2000	950	1500
X/Y/Z-Achsen-Verfahrweg	mm	700/600/580	1050/750/900	1300/1000/1000	1600/1000/1000	1050/750/900	1300/1000/1000
Führungsschienentyp		Dreiachsige Walze
Spindelmitte zum Arbeitstisch	mm	50-650	120-870	120-1120	120-1120	0-750	0-1000
Von der Spindelstirnfläche bis zum Tischzentr	ter mm	160-740	130-1030	200-1200	200-1200	130-1030	200-1200
Konus der Spindelbohrung		BT40	BT50
Spindelgeschwindigkeit	U/min	8000	6000
Leistung des Spindelmotors	Kw	11/15	15/18.5
Schnittvorschub	m/min	10
Schnelle Bewegungsgeschwindigkeit	m/min	30	30	24	24	24	24
Kapazität des Werkzeugmagazins/Werkzeugwechselzeit		24T/3S	30T/5,5S	40T/5,5S	40T/5,5S	40T/5,5S	40T/5,5S
Positionierungsgenauigkeit	mm	0.012	0.012	0.012	0.012	0.012	0.012
Wiederholen Sie die Positionierungsgenauigkeit	mm	0.008	0.008	0.008	0.008	0.008	0.01
Gesamtgewicht	T	7	12	17	18	14	18
Abmessungen	mm	3050×2050×2500	3500×6000×3000	4800×6400×3900	4800×6400×3900	3500×7500×3000	5500×8000×3000
CNC-System		Fanuc 0i MF Plus/Siemens 828D

Serie vertikaler / horizontaler Bearbeitungszentren

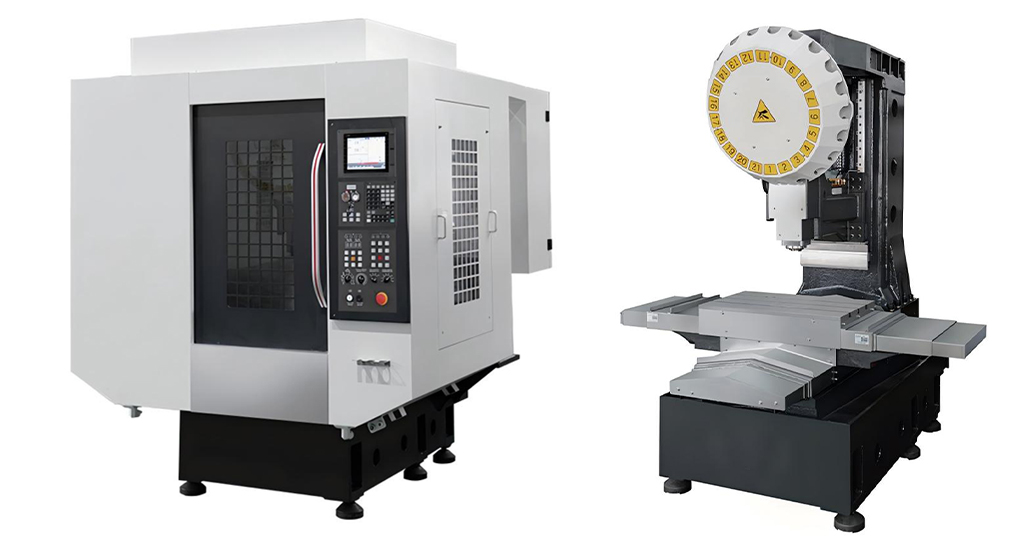

Bohr- und Gewindeschneidzentrum

Technische Daten	Einheit	T6	T7	T8
Werkbankbereich	mm	700×420	780×420	1000×500
T-Nut	mm	3-14×125	3-14×125	5-18×100
Maximale Belastung der Werkbank	kg	250	250	350
Verfahrweg der X/Y/Z-Achse	mm	600/400/300	700/400/300	800/500/330
Spezifikationen der Linearführung	mm	X:30/Y:30/Z:30	X:30/Y:30/Z:30	X:35/Y:35/Z:35
Spindelstirnfläche zur Arbeitstischoberfläche	mm	150-450	150-450	160-490
Spindelmitte zur Führungsbahnoberfläche	mm	464	464	546
Spindelgeschwindigkeit	U/min	direkte verbindung20000
Konus der Spindelbohrung		BT30
Leistung des Spindelmotors	kw	5.5 (Mitsubishi)
Schnittvorschub	mm/min	1-10000
Schnelle Bewegungsgeschwindigkeit	mm/min	48/48/48
Kapazität des Werkzeugmagazins		21
Zeit, die Klinge zu wechseln	S	1.4/1.9
Positionierungsgenauigkeit	mm	0.01
Wiederholen Sie die Positionierungsgenauigkeit	mm	0.006
Gesamtgewicht	kg	2900	2900	4500
Abmessungen	mm	1760×2320×2240	1760×2320×2240	2500×2500×2300
Gesamtstromversorgung	Kw	15	15	20
CNC-System		Mitsubishi M80B

Serie vertikaler / horizontaler Bearbeitungszentren

Ein praktisches Werkzeug für die Bearbeitung von Batteriekästen für neue Energiefahrzeuge

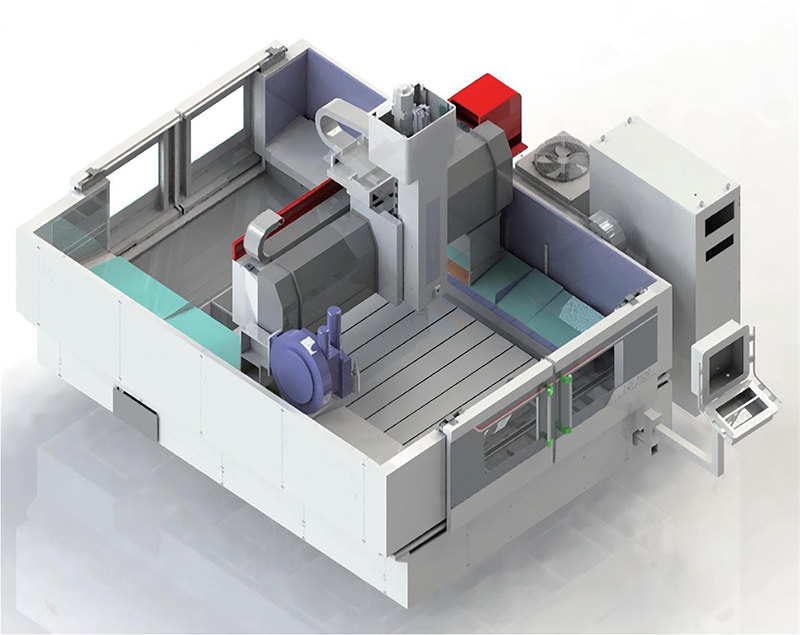

Hochgeschwindigkeits-Lichtbearbeitungszentrum

Technische Daten	Einheit	LQI2520	Technische Daten	Einheit	LQI2520
Werkbankbereich	mm	2500×1800	Schnittvorschub	m/min	20
T-Nut	mm	9×18	Schnelle Bewegungsgeschwindigkeit	m/min	40/30/20
Maximale Belastung der Werkbank	T	10	Kapazität des Werkzeugmagazins		24
X-Achsen-Verfahrweg	mm	2000	Werkzeugwechselzeit	S	4
Y/Z-Verfahrweg	mm	2500×450	Positionierungsgenauigkeit	mm	0.02
Führungsschienentyp		Dreiachsige Schienen, zwei Rollenleisten auf der Z-Achse	Wiederholen Sie die Positionierungsgenauigkeit	mm	0.01
Von der Spindelstirnfläche bis zur Werkbank	mm	180-630	Gesamtgewicht	T	13
Spindelkegel		BBT40	Abmessungen	mm	5250X4160X3300
Spindelgeschwindigkeit	U/min	15000 (Direktverbindung)	Gesamtstromversorgung	Kw	22
Leistung des Spindelmotors	Kw	8.4	CNC-System		Siemens 828D, Fanuc 0i MF plus
